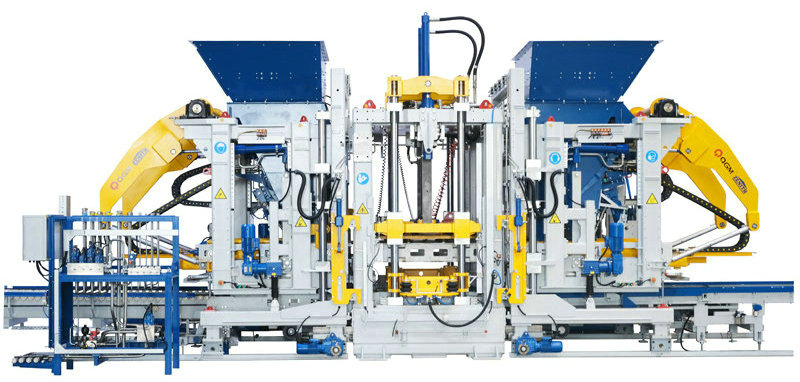

ZN2000C Beton Blok Maşın

ZN2000C Beton Blok Maşın öz tərəfindən hazırlanmış bir modeldir. O, yüksək intellekt və avtomatlaşdırma ilə xarakterizə olunur və yeni şəhərciklərin və süngər şəhərlərin tikintisində geniş istifadə olunan rəqəmsallaşma və informasiya sistemi kimi yüksək texnologiyalı qabaqcıl texnologiyalardan tam istifadə edir.

Xüsusiyyətlər:

İkili vibrasiya masası, səkkiz servo mühərrik (isteğe bağlı) Üst avadanlıq

Asan təmir üçün modul montaj Daha çoxşaxəli kərpic növləri istehsal olunur

Yüksək tutum, daha yüksək məhsuldarlıq

Palet ölçüsü 1400x1400/1300mm

Formalama sahəsi 1320x1350/1250mm

Məhsulun hündürlüyü 40-500 mm

Blokların sayı İçi boş kərpiclər: 18 blok/qəlib (390x190x190mm)

Standart kərpic: 105 blok/qəlib (240x115x53mm)

Yol kərpicləri: 66 blok/qəlib (200x100x60mm)

Avadanlıq ölçüsü Təqribən. 10.000

təqribən. 4700

təqribən. 3400

Vibrasiya sistemi Vibrasiya masasının maksimum həyəcanverici qüvvəsi: 200/kN

Pres başlığının maksimum həyəcanlandırma qüvvəsi: 40/kN

Elektrik parametrləri Ümumi güc (istinad): 231/kW

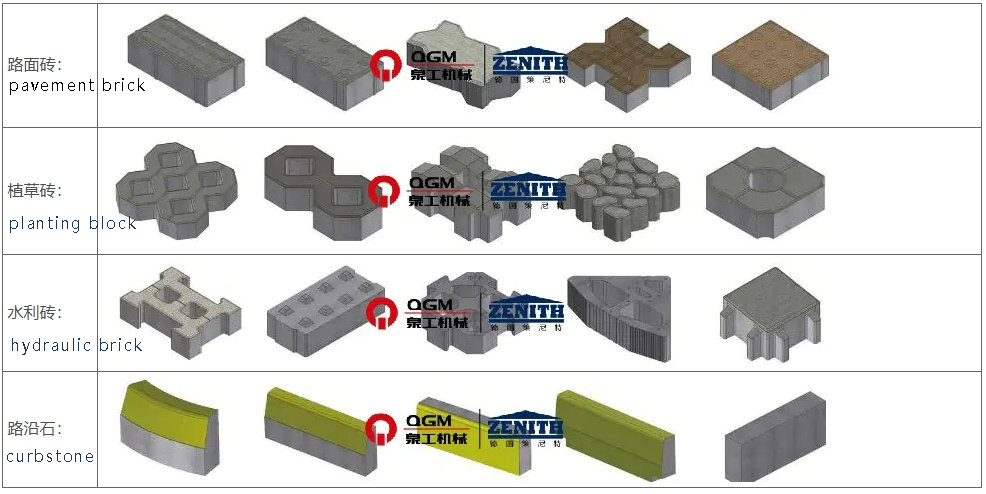

Avadanlıq tərəfindən istehsal olunan kərpic nümunələrinin sxematik diaqramı

Texniki Üstünlüklər

1. Alman versiyasının yüksək keyfiyyətli çərçivə dizaynı

Mainframe çərçivəsi, Zenitin patentləşdirilmiş texnologiyası ilə hazırlanmış yüksək möhkəm qaynaqlanmış çərçivə konstruksiyasını qəbul edir, bu konstruksiya uyğunlaşdırılmış xüsusi bölmə poladdan qaynaqlanır, ağlabatan dizayn, bərabər və gözəl qaynaq ilə təmin edilir və çərçivənin yüksək keyfiyyətini və yüksək dayanıqlığını təmin etmək üçün bütün çərçivə qocalma vibrasiya müalicəsindən keçir. Qabaqcıl struktur dizayn prosesi əsas çərçivəni genişləndirilə bilən edir və yan qəlibin açılması və bağlanması funksiyası, nüvənin çıxarılması (board) funksiyası, polistirol lövhəsinin implantasiyası funksiyası və s. sonradan əlavə edilə bilər.

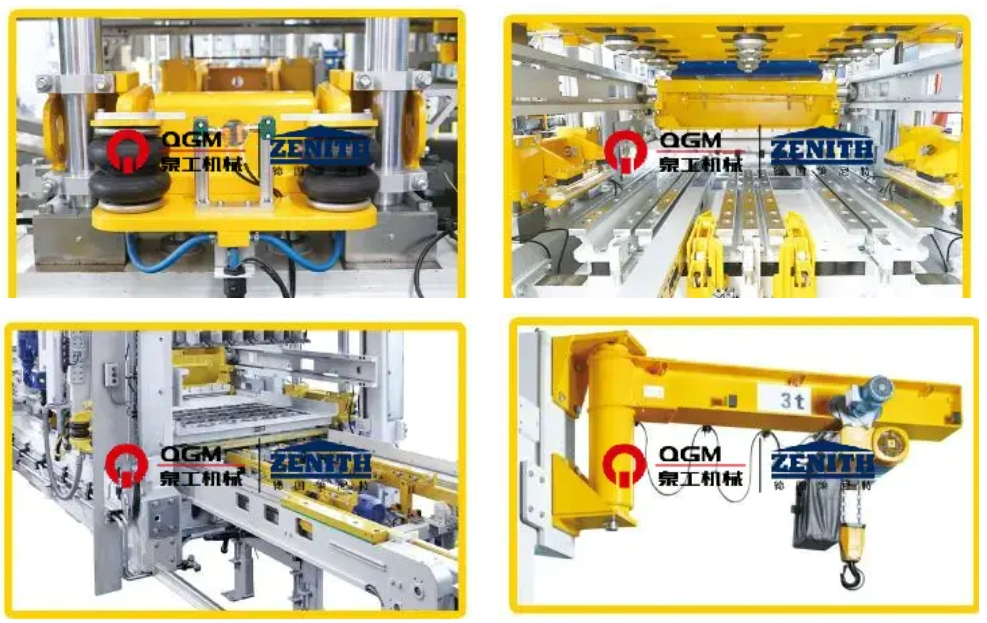

2.Avtomatik tez qəlib dəyişdirmə sistemi

Kalıp ev sahibi mövqeyinə köçürüldükdə, onun qaldırma sistemi qəlib dəyişdirmə cihazında avtomatik qəlib dəyişikliyini həyata keçirir. Üst və alt qəliblər avtomatik olaraq pnevmatik olaraq sıxılır ki, bu da təhlükəsiz, səmərəli, işləməsi sadə və saxlanması rahatdır. Əsasən daxildir:

Pnevmatik qəlib sıxma cihazı: Əsasən hər iki tərəfdən qəlib braketi və pnevmatik sıxma çubuqlarından ibarətdir ki, bu da ən yaxşı vibrasiya effektinə nail olmaq və qəliblərin xidmət müddətini uzatmaq üçün ev sahibi maşın əvvəlcədən vibrasiya və əsas vibrasiya həyata keçirdikdə qəliblərin sıxılmasına və bərkidilməsinə və söndürülməsinə kömək edir.

Pnevmatik intenterin kilidləmə cihazı: girinti hava yastığı olan sıxma cihazı ilə sabitlənir, bu, girintiyi asanlıqla və tez əvəz edə bilər, kalıbın dəyişdirilməsi və quraşdırılması vaxtını qısaldır və alt qəlib çərçivəsinin və yuxarı girintilərin dəqiq yerləşdirilməsini təmin edir.

Elektrikli Kalıp Yerləşdirmə Cihazı: Kalıp montaj cihazı bazarda olan əksər qəliblərə tətbiq oluna bilən elektrik qəlib braketi vasitəsi ilə qəlibləri əsas maşına quraşdırmaq və qəlibləri maşından qidalandırmaq və çıxarmaq üçün istifadə olunur və xüsusi qəliblər üçün xüsusi qəlib braketləri istifadə edilə bilər.

Kalıp Dəyişdirmə Cihazı: Əsas maşının çərçivəsinə quraşdırılmış, elektrik zəncirli qaldırıcı və elektrik gəzinti cihazı ilə təchiz edilmiş qəlibləri dəyişdirərkən qəlibləri qaldırmaq və yükləmək üçün istifadə olunur.

3. İstehsal sistemləri

4. “Ultra-dinamik” servo vibrasiya sistemi:

“Ultra-dinamik” servo vibrasiya texnologiyası xüsusi olaraq kərpic maşınları üçün nəzərdə tutulmuş yüksək effektivliyə malik, özünə uyğunlaşan vibrasiya sistemi növüdür; servo motor ən qısa reaksiya müddətində ən sürətli reaksiya verə bilər, ən yüksək vibrasiya performansını həyata keçirə bilər, istifadə olunan sementin miqdarını azaldır və istehsal dövrünü qısaldır, yüksək yığcam beton məmulatları istehsal edir; vibrasiya sistemi müxtəlif beton məmulatlarının ehtiyaclarına çevik şəkildə uyğunlaşa bilər. Servo motor sementin miqdarını azalda, istehsal dövrünü qısalda və yüksək yığcam beton məhsulları istehsal edə bilən ən yüksək vibrasiya performansını həyata keçirmək üçün ən qısa reaksiya müddətində ən sürətli cavab verə bilər; vibrasiya sistemi müxtəlif beton məmulatlarının istehsal ehtiyaclarına çevik şəkildə uyğunlaşdırıla bilər.

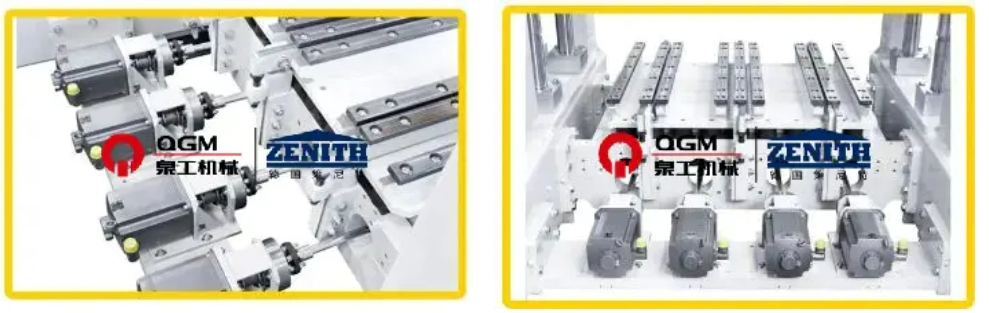

8 servo ötürücü ilə fərdi olaraq qurulan mexaniki balanslı 8 vibrasiya qurğusu;

motor dayaqlarının xarici vibrasiya izolyasiya şüalarına fərdi şəkildə quraşdırılmış 8 servo mühərrik;

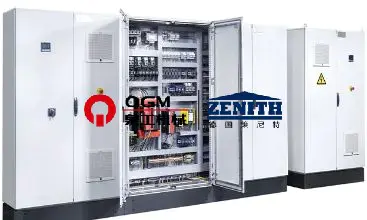

5. Dəqiq servo idarəetmə sistemi

Siqnal rəyi vasitəsilə vibrasiya fazasına və sürətinə, sinxron hərəkətə nəzarətə, yüksək sürətli gözləmə rejiminə nəzarət, qəlibləmə dövrünü qısaltmağa və daha yaxşı əyləc effektinə kömək etmək üçün qısa müddətdə vibrasiya və vibrasiyanın aradan qaldırılması ilə tamamlana bilər. Mövqeyi və sürəti ilə ikiqat qapalı döngə ilə həyəcan qüvvəsinə nəzarət edin, yalnız şaquli istiqamətdə hərəkət edir, təsirli həyəcan qüvvəsini maksimuma çatdırır və eyni zamanda üfüqi həyəcan qüvvəsinin dəzgahın zədələnməsindən qaçın, avadanlığın xidmət müddətini uzadın və müxtəlif məhsul tələbləri üçün müxtəlif parametrlər edə və yüksək keyfiyyətli məhsullar istehsal edin.

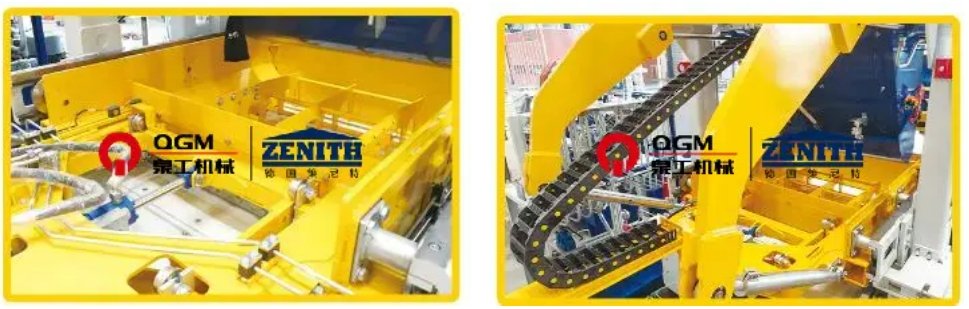

Pres başlığı, qəlib çərçivəsi, məcmu avtomobil və parça avtomobili sürətli cavab müddəti olan spool rəyi olan mütənasib istiqamətli klapan tərəfindən idarə olunur; yerdəyişmə sensoru/kodlayıcı-PLC-mütənasib istiqamət klapan-silindrinin qapalı dövrəli idarəetmə rejimi qəbul edilmişdir ki, bu da idarəetməni daha dəqiq, silindrin hərəkətini isə daha sürətli və daha sabit edir; hidravlik stansiya enerji istehlakını azaltmaq üçün hidravlik sistem müəyyən edilmiş təzyiqə çatdıqda təzyiqli yağı çıxarmayan və nasosu boşaldan dəyişən porşenli nasosu qəbul edir; hidravlik stansiya enerji istehlakını azaldan akkumulyatorun köməkçi yağ təchizatını qəbul edir; və hidravlik stansiya enerji istehlakını azaldan və enerji istehlakını azaldan akkumulyator köməkçi yağ təchizatını qəbul edir. Hidravlik stansiya eyni anda bir neçə hərəkət üçün istifadə edilə bilən akkumulyator köməkçi yağ təchizatı qəbul edir və hidravlik sistemin təzyiqi sabitdir; hidravlik sistemdə asan baxmaq üçün əməliyyat panelində göstərilə bilən təzyiq sensorları var; hidravlik sistemdə yağın temperaturunu effektiv şəkildə idarə edə bilən temperatur sensorları, soyuducular və qızdırıcılar var ki, hidravlik yağ yaxşı performans göstərsin.

6. Hidravlik sistemlər
